輸送粘性介質與清水相比，流量——揚程曲線將有所下降，除此之外，由于摩擦損失的增加，效率將有所降低。同時，所需軸功率會大大增加。因此。輸送粘性介質時(μ＞20mm²/s)，將隨之考慮校正，校正系數可按下面的方法獲得。

輸送粘性介質的離心泵，當粘性介質的粘度≤20mrm²/s(如一般的化工原料、煤油、汽油、洗滌油、輕柴油等)時，其性能參數可不必進行換算。粘度＞20mrm²/s時。按以下方法進行換算。

(1)根據要求的流量Q、揚程H、查下圖得粘性介質修正系數CQ、CH、CTI。

(2)將輸送粘性介質的參數換成輸送清水時的參數：

Q_清=Q_粘/Co
H_清=H_粘/CH
η_粘=η_清/Cη

注：1)下圖只適用于牛頓型流體(如水、干油、溶劑等)，同時只適用于開式或閉式的離心泵，不適用于混流泵、軸流泵和漩渦泵。

2)NPSHa足夠大；但參數必須在圖表極限范圍內。

3)對于多級泵揚程取第一級揚程，對于雙吸泵流量取Q/2。

4)圖1適用于流量小于等于20m³/h，口徑20-70mm的離心泵，圖2適用于流量大于20m³/h，泵口徑在50-200rrlm的離心泵。

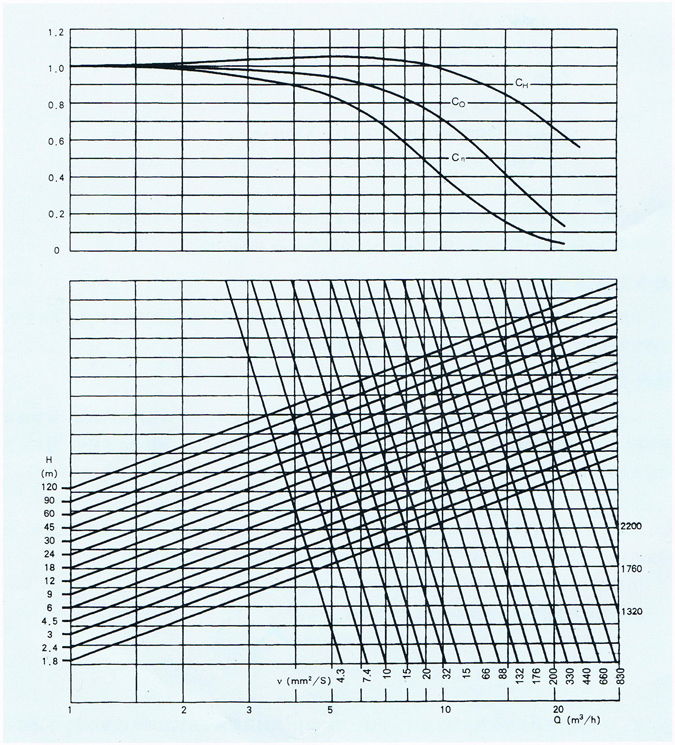

圖一

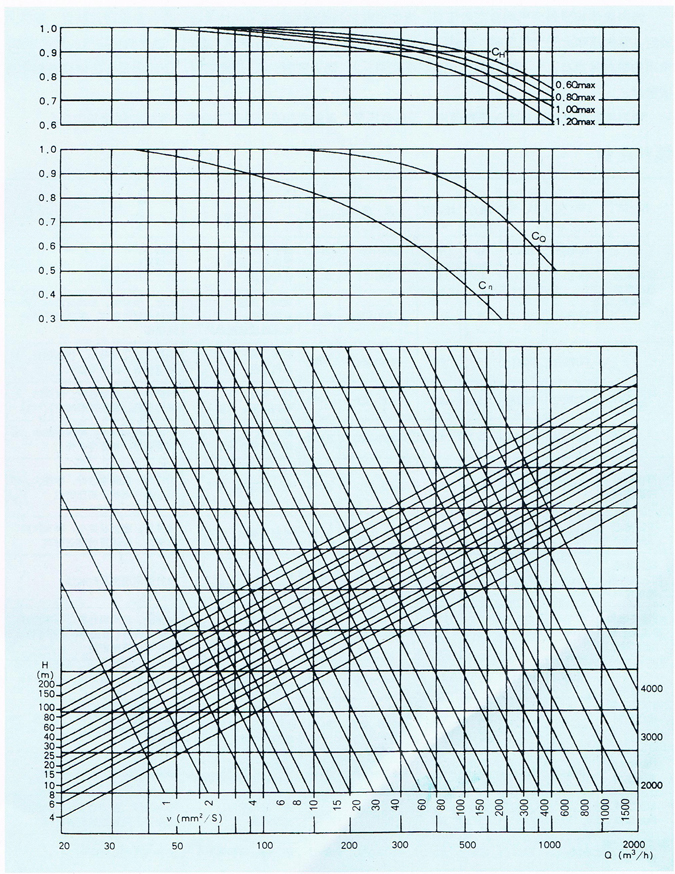

圖二
